埃瑞特高铁地铁管廊隧道预埋槽道铆接机，哈芬槽道铆接机
详细信息
| | 加工定制：是 | | 型号：JM20 | | 用途：哈芬槽铆接机 | |
| | 别名：大型哈芬槽铆接机 | | 品牌：埃瑞特 | | 类别：卧式哈芬槽铆接机 | |
目前在高铁，地铁，管廊隧道建设中，预埋槽道，哈芬槽道已经应用的非常广泛。使用预埋槽道，哈芬槽道嵌入式技术，比混凝土浇注后在隧道两侧打勾，打孔，安装桥梁，管道和电缆的老工艺施工效率提高了三倍，而后期部分的维护成本可以节省40％一年。因此，今后高铁，地铁，管廊建设中就逐步加大预埋槽道，哈芬槽道的使用量。
2017-2-19 10:42 上传
下载附件 (107.44 KB)
高铁地铁管廊隧道预埋槽道铆接机（热铆机）
埃瑞特高铁地铁管廊预埋槽道铆接机，哈芬槽道铆接机就是专门制造预埋槽道，哈芬槽道的铆接设备。
武汉埃瑞特IRIVET铆接机应客户要求，生产设计各种类型的铆接设备，目前已经开发了特高铁地铁管廊预埋槽道铆接机，哈芬槽道铆接机和同步工装，另外为高端客户开发了全自动的高铁地铁管廊预埋槽道铆接机，哈芬槽道数控铆接机。
高铁地铁管廊预埋槽道铆接机，哈芬槽道铆接机加工时使用的是武汉埃瑞特生产的JM20或JM20W机型，配合同步自动夹紧的工装，生产效率极高。

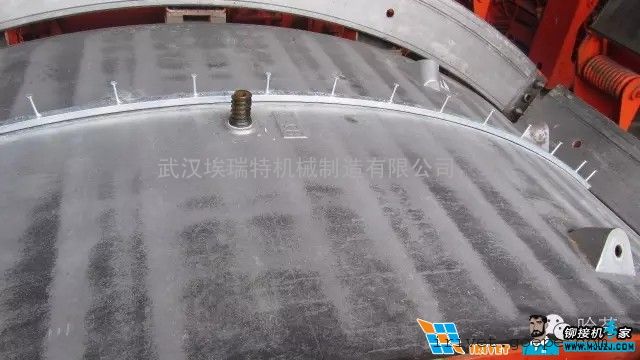

哈芬槽铆接机加工样品
哈芬槽铆接机配套工装
我们再来看看哈芬槽道铆接机，预埋槽道铆接机加工过程的视频：
JM20哈芬槽道铆接机，预埋槽道铆接机参数
| 铆接铆钉直径范围 Φ4~Φ20 |
| *大铆接压力 65KN |
| 油泵允许*大输出压力 2.5MPa |
| 铆头*大工作行程 30MM |
| 铆头到工作台*大距离 260MM |
| 工作台粗调升降距离 260MM |
| 工作台中心定位孔直径 Φ25 |
| 铆头中心到立柱导轨表面距离 225MM |
| 铆头伸出长度 标准62MM |
| 工作台尺寸 420MM×300MM |
| 功耗 4.4Kw |
| 油泵电机转向 顺时针（俯视） |
| 外形尺寸 1070MM×600MM×1930MM |
| 机床净重 850Kg |
注意JM20是立式的哈芬槽道铆接机，预埋槽道铆接机，其工装的安装方向可以自由旋转，因此可以铆接各种长度的哈芬槽道或预埋槽道，特别适合直的槽道和短的弯曲槽道。对于较长的滚弯后的槽道，立式铆接机的操作就不太方便了，这时候就需要用到JM20W卧式的哈芬槽道铆接机，预埋槽道铆接机，卧式的对直线或弯曲的槽道都有很好的兼容加工能力。 |
|
